环形光纤和LED环形光源，到底有什么区别？

在机器视觉检测中，环形光源是应用最广泛的照明方式之一。但同样是“环形”，市面上有两种东西长得像、功能也像——环形光纤和LED环形光源。

很多工程师在选型的时候会在这两者之间犹豫。看起来都是绕成一圈发光，都能消除阴影，价格差得也不小。到底有什么区别？各有什么优缺点？这篇文章直接对比。

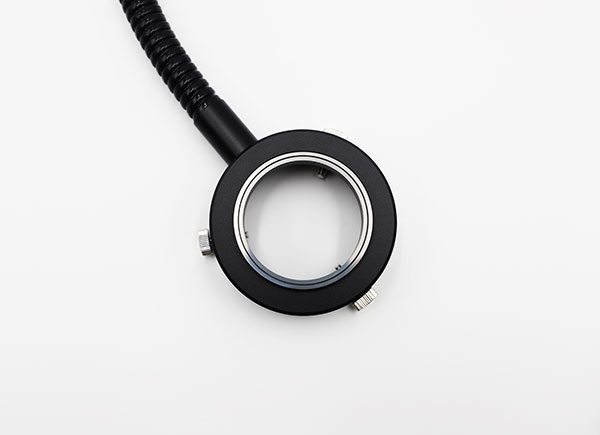

环形光纤产品介绍

一、先说结构：一个发光点在远端，一个发光点在环上

这是两者最根本的区别。

LED环形光源的结构很直接——LED灯珠排成一个环，通电之后环本身发光。发光点就在环上，直接照向被测物体。

环形光纤的结构不太一样：光源（LED或卤素灯）在远端，光通过一束光纤传导到环上，从环上的光纤末端出光。发光的是环上的光纤端面，但真正的光源在别处。

简单说：

• LED环形光源：环上发光

• 环形光纤：环上出光，光源在别处

这个结构差异，决定了后面所有的区别。

二、照明均匀性：连续光 vs 离散点

LED环形光源由一个个独立的LED灯珠排列成环。每个灯珠是一个发光点，多个点拼成一个环。灯珠之间有间隙，环上天然存在亮区和暗区的交替。

如果灯珠数量够多、排列够密，肉眼可能看不出来。但在高精度检测中，相机比眼睛敏感得多——这种微小的不均匀性可能会被捕捉到，影响图像质量。

环形光纤的光纤束在环上是连续排列的，出光面没有断点。光从光纤末端均匀射出，形成连续的光环。简单说就是：没有灯珠之间的间隙，也就没有亮暗交替的问题。

有研究对比过两者的照明特征：LED环形阵列的光斑存在点状阴影，而环形光纤束的光斑均匀、无阴影。

三、散热：热在远端 vs 热在环上

LED光源虽然比卤素灯发热小很多，但LED灯珠本身还是会发热的。LED环形光源的灯珠就在环上，热量直接散在检测工位附近。虽然可以通过散热设计控制温度，但对于热敏感的样品来说，这个热量还是需要考虑的。

环形光纤的光源在远端，通过光纤把光传导到环上。光纤传光的过程中基本不产生热量，环上出光端几乎没有热辐射。热源在远端，和检测工位是分开的。

这就是所谓的“冷光”照明。对于半导体晶圆、精密电子元件等怕热的检测对象，这是一个很实际的优势。

四、灵活性和定制空间

LED环形光源的环是固定的——内径多少、外径多少、灯珠数量多少，出厂就定了。如果要换规格，只能换整个光源。

环形光纤的环和光源是分离的。换一个不同尺寸或不同出光角度的环，不需要换光源，只需要换光纤束。同一个光源可以配不同的环，适配不同的镜头和检测场景。

此外，环形光纤在材质选择上也有更多选项——玻璃光纤耐高温，塑料光纤成本低，石英光纤可以传输紫外光。LED环形光源的波长选择则取决于LED灯珠本身。

选型建议：

• 对均匀度要求高、检测精密元件——环形光纤更合适，连续出光没有断点

• 检测对象怕热（如半导体、精密电子） ——环形光纤的冷光特性有优势

• 需要频繁更换环的规格——环形光纤更灵活

• 预算有限、检测要求不极端——LED环形光源性价比更高

• 通用表面检测、常规工业视觉——LED环形光源是成熟方案

没有绝对的好坏，只有适合不适合。把检测需求、样品特性、预算和安装空间都列清楚，选择就会变得简单。

鸿照科技在环形光纤领域有多年的产品积累，可提供多种内径、外径和出光角度的环形光纤导光束，支持玻璃光纤和塑料光纤两种材质，接受长度和接口的定制。如有选型疑问或需要样品测试，欢迎联系鸿照科技技术团队。
