光纤基础知识：紫外光纤的技术要点

紫外光纤与通信光纤、可见光波段光纤存在一个根本性的差异——紫外光的光子能量较高，容易在玻璃材料中诱导色心暗化。通俗来说，光纤在紫外光的长期照射下，透光率会逐渐下降，这个现象被称为“紫外损伤”或“日晒效应”。因此，紫外光纤的制造逻辑与常规光纤有很大不同，需要在材料选择和结构设计上做针对性处理。

一、纤芯纯度：紫外光纤的第一道门槛

紫外光纤的纤芯材料以高纯度熔融石英（SiO₂）为基础。对于紫外波段的传输而言，纤芯纯度直接决定了光纤的寿命和透过率。

通信光纤通常会在纤芯中掺锗（Ge）来提高折射率，与纯二氧化硅包层形成全反射条件。但这一做法在紫外光纤中行不通。锗在240纳米附近存在明显的吸收峰，并且在紫外辐照下容易形成Ge-E‘色心——这种色心会导致光纤在紫外波段的损耗持续增加。此外，铁、铜、磷、铝等杂质元素在紫外波段也有不同程度的吸收，必须在原材料制备阶段严格控制。

简单说，紫外光纤的纤芯对“干净”的要求远高于通信光纤。越少的杂质，意味着越少的色心起点。

二、两种有效的抗紫外手段

在保证纤芯纯度的基础上，紫外光纤还可以通过两种方式来抵抗紫外损伤：

增加羟基含量（OH⁻）

高浓度的羟基在玻璃网络中起到“钝化”作用，可以提前占据缺陷位点，降低紫外诱导色心形成的概率。通俗理解就是让羟基把那些容易出问题的位置先占了，紫外光来了也没有空位可以形成色心。

这也是为什么紫外光纤通常选用高羟基（High-OH）石英材料的原因。高羟基光纤在深紫外波段（190–300纳米）的透过率明显优于低羟基光纤。

载氢处理（H₂ loading）

将光纤置于高压氢气环境中，使氢分子扩散进入纤芯内部。这些游离的氢分子可以修复紫外辐照过程中产生的色心缺陷——相当于给光纤配备了一套“自修复”机制。

不过载氢处理有一个需要注意的地方：氢分子在常温下会逐渐从光纤中逸出，因此载氢光纤对存储和使用的环境条件有一定要求。如果光纤经过了载氢处理，建议采用密封性较好的涂覆层，并在较短时间内使用，以保持其抗紫外性能。

三、包层设计：掺氟是成熟方案

紫外光纤的包层设计也需要避开紫外吸收问题。

纯二氧化硅的折射率约为1.458，而纤芯部分为了保持高纯度，通常不加掺杂。如果没有折射率差，光就无法在纤芯内形成全反射。解决这个矛盾的方式是在包层中掺氟（F），氟可以降低二氧化硅的折射率，使包层的折射率低于纤芯，从而形成全反射条件。

氟在紫外波段几乎没有吸收，不会引入额外的损耗，是目前紫外光纤包层设计中被广泛使用的方案。

四、涂覆层的选择：聚酰亚胺是常见选择

紫外光纤的涂覆层选择是另一个容易被忽视的环节。

常规光纤使用的丙烯酸酯涂覆层在紫外光照射下会发生老化、黄变，甚至产生荧光——这些现象都会影响光纤的性能和使用寿命，因此在紫外光纤中不建议使用。

聚酰亚胺（PI）是目前紫外光纤中应用较为广泛的涂覆材料。它具有耐高温、耐紫外老化的特性，能够在紫外辐照环境中保持稳定的机械性能和光学性能。在某些特殊应用中，金属涂层（如铝、金）也被用作紫外光纤的保护层，但工艺复杂度和成本相应更高。

需要特别注意的是，如果光纤经过了载氢处理，涂覆层还需要具备一定的气密性，以防止氢气过快逸出。

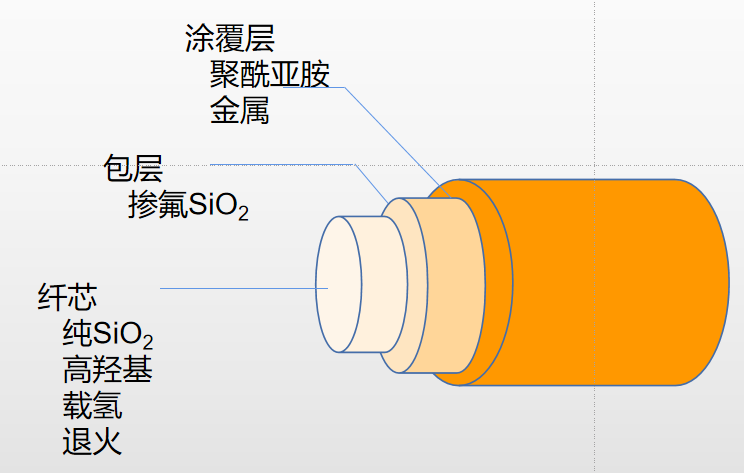

总结来说，紫外光纤的制造逻辑与常规通信光纤有本质差异：纤芯必须尽可能纯净，包层通过掺氟实现折射率差，涂覆层需要耐受紫外老化，必要时辅以羟基钝化或载氢修复。每个环节的选择都围绕一个核心目标——在紫外波段下维持尽可能长的使用寿命和稳定的透过率。这些技术要求也决定了紫外光纤在光谱分析、紫外激光传输、半导体检测等应用场景中，需要采用与常规光纤不同的选型和维护策略。鸿照科技在紫外光纤领域有多年的产品积累，可提供高羟基石英光纤、聚酰亚胺涂覆紫外光纤等产品，支持定制化需求，欢迎咨询。
